B.4 碘量法校準紫外吸收式臭氧檢測儀

B.4.1 操作方法

操作方法應符合以下要求：

a）用紫外吸收式臭氧檢測儀（以下簡稱“臭氧檢測儀”）和碘量法同時測定臭氧發生器輸出臭氧化氣的臭氧濃度，比較測定結果以校準臭氧檢測儀。改變臭氧發生器的臭氧濃度進行比對測量，以覆蓋臭氧檢測儀的全量程。

b）校準試驗應由專業人員進行。

B.4.2 器材

B.4.2.1 可調節臭氧濃度的臭氧發生器及氣源，其 很高臭氧濃度和氣體流量應能滿足被校準儀器的要求。

B.4.2.2 碘量法所需的試劑及儀器、設備參照B.2.2 和B.2.3；硫代硫酸鈉滴定液應事先按B.2.4標定。

B.4.2.3 其他器材見B.3.2。臭氧檢測儀樣品氣入口前設置緩沖瓶。

B.4.3 校準系統

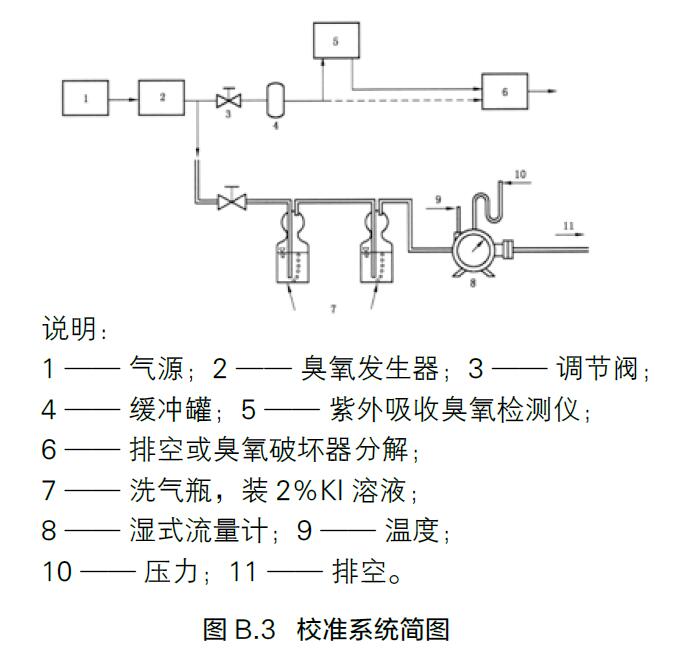

校準系統連接見圖B.3。

說明：

1 —— 氣源；2 —— 臭氧發生器；3 —— 調節閥；4 —— 緩沖罐；5 —— 紫外吸收臭氧檢測儀；6 —— 排空或臭氧破壞器分解；

7 —— 洗氣瓶，裝2%KI 溶液；8 —— 濕式流量計；9 —— 溫度；10 —— 壓力；11 —— 排空。



圖B.3 校準系統簡圖

B.4.4 校準程序

B.4.4.1 在臭氧檢測儀全量程內預先選取9 個基本均勻分布的濃度值進行校準試驗。

B.4.4.2 臭氧發生器工作前，將洗氣瓶內置純水，將臭氧發生器氣源打開鼓氣，調節圖B.3 中下方調節閥，使?jié)袷搅髁坑嬙?min~2min 內記錄氣體的體積在1L~3L，并使通過上方調節閥的氣體流量不小于臭氧檢測儀要求的流量。

B.4.4.3 啟動臭氧發生器，調節其輸出臭氧濃度在某一預選的濃度值附近，按B.2.5.2、B.2.5.3進行采樣和滴定，在采樣的同時記錄下臭氧檢測儀示值的平均值C i（g/m3）。

B.4.4.4 按B.2.6 進行臭氧濃度計算，得到碘量法測定的臭氧濃度值C （g/m3）。

B.4.4.5 紫外吸收法與碘量法的百分偏差E 的計算按式（B.10）。

B.4.4.6 改變臭氧發生器工作狀態調節其輸出臭氧濃度于另一濃度值附近，重復B.4.4.2~ B4.4.5步驟8 次。

B.4.4.7 計算出的9 次偏差算術平均值應在±2% 以內，單個數值 很大偏差不得超過檢測儀的準確度。
