臭氧檢測儀確定儀器量程

臭氧j檢測儀（如圖）量程應根據當地不同季節臭氧實際濃度水平確定，當臭氧濃度低于量程的20%時，應選擇更低的量程。

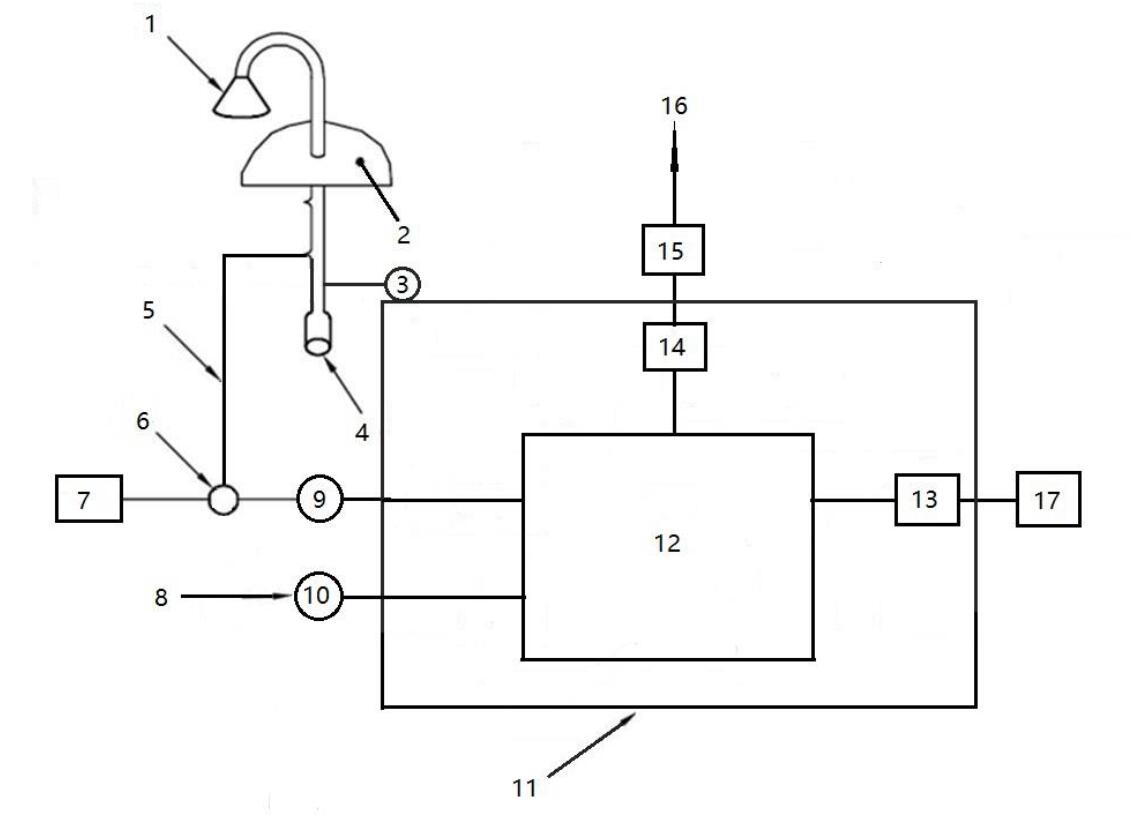

圖1  臭氧測量系統示意圖

1——進氣口；2——房頂；3——風機；4——除濕裝置；5——進樣管路；6——三通閥；7——傳遞標準；8——一氧化氮進口；9——顆粒物過濾器；10——流量控制器；11——臭氧分析儀；12——反應室；13——信號輸出；14——流量控制器；15——泵；16——排空口；17——數據輸出。



8.3.2校準步驟

8.3.2.1將零氣通入臭氧分析儀（如圖），待讀數穩定后，調整臭氧分析儀（如圖）輸出值等于零。

8.3.2.2連接臭氧傳遞標準（附1）出氣口和臭氧分析儀（如圖）進氣口，使臭氧傳遞標準（附1）發生的臭氧濃度為臭氧分析儀（如圖）使用量程的80%，讀數穩定后，調整臭氧分析儀（如圖）的輸出值。若使用發生型臭氧傳遞標準，使臭氧分析儀（如圖）的輸出值等于臭氧傳遞標準（附1）發生的臭氧濃度；若使用分析型臭氧傳遞標準，使臭氧分析儀（如圖）的輸出值等于臭氧傳遞標準（附1）測定的實際臭氧濃度。

8.4樣品的測定

將樣品空氣通入臭氧分析儀（如圖），自動測定并記錄臭氧濃度。

9結果計算與表示

9.1結果計算

臭氧的質量濃度按照公式（1）計算：

式中：p——臭氧的質量濃度，ug/m3；

48——臭氧的摩爾質量，g/mol；

Vm——環境質量標準規定狀態下臭氧的摩爾體積（標準狀態下為22.4，參比狀態下為24.5），L/mol；

X03——臭氧的摩爾分數，nmol/mol。

9.2結果表示

測定結果保留整數位。

10準確度

10.1精密度

6家實驗室對參比狀態下濃度為16.0ug/m3、147ug/m3和964ug/m3的臭氧進行了6次重復測定：實驗室內相對標準偏差分別為5.5%~10%、0.7%~1.4%和0.1%~0.2%；實驗室間相對標準偏差分別為10%、1.9%和1.9%；重復性限分別為4ug/m3、6ug/m3和4ug/m3；再現性限分別為6ug/m3、16ug/m3和31ug/m3。

10.2正確度

6家實驗室對參比狀態下濃度為16.0ug/m2、147ug/m3和964ug/m3的臭氧進行了6次重復測定：

相對誤差分別為-10%~16%、-1.7%~2.7%和-1.8%~1.4%；相對誤差 很終值分別為1.5%±21%、0.4%士3.8%和0.4%士2.6%。



附一：臭氧傳遞標準

一般采用帶有臭氧發生器的分析型臭氧傳遞標準，也可以采用發生型臭氧傳遞標準。

測量范圍：0nmol/mol～500nmol/mol， 很小顯示單位1nmol/mol，儀器性能指標應符合HJ654相關要求。

臭氧傳遞標準輸出的臭氧流量應至少比被校準臭氧分析儀的儀器設定流量大1L/min。
